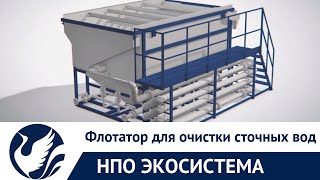

Флотатор для очистки сточных вод - ФЛФ

Модельный ряд флотационных машин

Модель	Артикул	Q м3/ч	Модификации
ФЛФ-1	32.01.21	1	Посмотреть 15 модификаций
ФЛФ-2,5	32.01.22	2,5	Посмотреть 20 модификаций
ФЛФ-5	32.01.23	5	Посмотреть 15 модификаций
ФЛФ-10	32.01.24	10	Посмотреть 15 модификаций
ФЛФ-15	32.01.25	15	Посмотреть 15 модификаций
ФЛФ-20	32.01.26	20	Посмотреть 15 модификаций
ФЛФ-25	32.01.27	25	Посмотреть 15 модификаций
ФЛФ-32,5	32.01.28	32,5	Посмотреть 15 модификаций
ФЛФ-40	32.01.29	40	Посмотреть 15 модификаций
ФЛФ-50	32.01.30	50	Посмотреть 15 модификаций
ФЛФ-65	32.01.31	65	Посмотреть 12 модификаций
ФЛФ-80	32.01.32	80	Посмотреть 13 модификаций
ФЛФ-100	32.01.33	100	Посмотреть 12 модификаций
ФЛФ-130	32.01.34	130	Посмотреть 12 модификаций
ФЛФ-160	32.01.35	160	Посмотреть 12 модификаций
ФЛФ-200	32.01.36	200	Посмотреть 12 модификаций

Эффективность очистки сточных вод

Наименование загрязнений	Допустимые концентрации на входе	Эффективность очистки
Нефтепродукты, мг/л	10-500	95-98%
Взвешенные в-ва, мг/л	150-1500	90-98%
Жиры, мг/л	50-1000	90-98%
ХПК, мгО2/л	250-5000	60-80%
БПКп, мгО2/л	150-3000	60-80%

Скачать принципиальную технологическую схему флотатора - ФЛФ

График эффективности очистки стоков флотатором

Комплектация флотатора напорного с флокулятором

Состав установки	Описание типовой установки	Варианты модификации
Флокулятор	Трубный регистр с расчетным временем реагентной обработки сточных вод - 40 сек Статические смесители из нержавеющей стали «СМК» и «СМВ» - 2 шт. Пробоотборники	Материал исполнения трубного регистра Материал исполнения смесителей
Флотационная емкость	Сварная металлическая емкость прямоугольной формы, усиленная профилем. Сварная опорная рама. Материал: углеродистая сталь с антикоррозионным покрытием либо нержавеющая сталь Камера флотации Камера сепарации Конус сбора осадка Секция сбора очищенной воды Лоток для сбора и удаления флотопены	Материал исполнения
Система сатурации	Насосный агрегат (нержавеющая сталь) в комплекте с технологической обвязкой Сатуратор (нержавеющая сталь) Эжектор (нержавеющая сталь) для подачи воздуха	Материал исполнения насоса, сатуратора, эжектора и обвязки Марка насоса
Механизм шламоудаления	Скребковый транспортер (нержавеющая сталь) Цепи транспортера (нержавеющая сталь) Мотор-редуктор Система натяжения приводной цепи Защитные ограждения Противоаварийная защита	Материал исполнения транспортера и цепи
Система технологических трубопроводов	Ручная запорная арматура Материал — сталь, ПВХ	Электроприводная арматура Материал трубопроводов
Электрооборудование	Клеммная коробка Комплект силовых и управляющих кабелей, подключенных к локальным потребителям (Для реализации автоматического режима работы необходимо в шкаф управления установки обеспечить подачу управляющего сигнала (дискрет). Как правило этот сигнал поступает от расходомера на подающем трубопроводе, от насоса подачи стоков, или от центрального ШУ. Он обеспечивает запуск оборудования при подаче воды, и его остановку в момент прекращения подачи)	Шкаф управления
Контрольно-измерительные приборы	Датчик уровня флотокамеры Электроконтактный манометр Ротаметр подачи воздуха в эжектор Датчик аварии шламоудалителя	Производитель Марка и тип приборов

Дополнительные опции к флотатору напорному

Опция	Характеристики	Преимущества
Площадка обслуживания	Варианты исполнения: Сталь3 или AISI304	Удобное и безопасное обслуживание, контроль работы оборудования
Шкаф управления на ПЛК	Ручное и автоматическое управление электропотребителями	Автоматическое управление флотационной установкой с АСУТП верхнего уровня, а также управление «по месту». Шкаф оснащается программируемым контроллером и панелью оператора. Предусмотрена возможность выдачи сигналов для индикации работоспособного состояния исполнительных элементов. Имеется возможность приема сигналов для удаленного управления исполнительными элементами и установкой в целом. Передача сигналов осуществляется либо с помощью дискретных выходов, либо с помощью интерфейса RS-485 (протокол Modbus RTU)
Запорная арматура с электроприводом на линии сброса осадка	По требованию Заказчика	Опция позволяет автоматизировать процесс сброса осадка по таймеру. Возможность удаленного управления.
Расходомер поступающих стоков	По требованию Заказчика	Автоматический контроль производительности установки. Возможность автоматической регулировки подачи реагентов
Крышка флотокамеры	Варианты исполнения: Сталь3, AISI304 или полимерные материалы Присоединение вытяжной трубы	Закрытая конструкция гарантирует отсутствие выбросов и запахов
Взрывозащищенное исполнение	По требованию заказчика	Взрывобезопасное исполнение узлов и механизмов флотатора и комплектующих

Устройство флотатора для очистки сточной воды

Принцип очистки стоков с помощью флотатора

Реагентная обработка. Исходный (загрязненный) сток в напорном режиме подается в трубный флокулятор, который представляет собой трубный регистр с расчетным временем обработки сточных вод – 40 сек. Ввод и смешение растворов коагулянта и флокулянта обеспечивают два статических смесителя, расположенных на трубном блоке. Обработанная реагентами вода, содержащая скоагулированные загрязнения, подается в флотационную камеру.

Процесс флотации. Стоки поступают во флотационную камеру, имеющую специальную конусовидную форму. Часть очищенной воды циркуляционным насосом подается в сатуратор, где происходит насыщение воды воздухом. Насыщенная воздухом вода подается на вход камеры флотации. При изменении давления растворенный воздух выделяется из воды в виде микропузырьков, которые прилипают к частицам скоагулированных загрязнений и поднимают их в верхнюю часть камеры флотации (зону флотации), образуя пенный слой.

Сепарация на тонкослойных элементах. Очищаемая вода из зоны флотации поступает в зону сепарации, расположенную в нижней части флотационной камеры и оснащенную ламелями, установленными под углом 60 градусов к горизонту. В данной секции происходит окончательное выделение растворенного воздуха, наличие металлических ламелей ускоряет процесс всплытия микропузырьков.

Удаление флотопены. Удаление флотопены с поверхности воды проводится высокопрочным скребковым механизмом с электроприводом в приемный лоток, из которого флотошлам отводится самотеком. Валы, цепи, каркас скребков и устройство натяжения цепи изготавливается из нержавеющей стали. Для равномерного и эффективного удаления пены все скребки выполнены из специального износостойкого полимерного материала.

Вывод осадка. Образующийся осадок собирается в нижней конусной части флотационной камеры и периодически отводится из установки.
