Очистные сооружения для сточных вод пищевой промышленности

Валдай-ПРОБИО

Отправить запрос смотреть модельный ряд
  • Комплекс очистки сточных вод пищевой промышленности с высоким содержанием органических веществ
  • Очистка до ПДК рыбохозяйственных водоемов
  • Короткие сроки монтажных работ
  • Пусконаладочные и сервисные работы
  • Область применения:
  • Мясокомбинаты и птицефабрики
  • Хладобойни и переработка
  • Масложировые комбинаты
  • Производство молочных продуктов
  • Рыбокомбинаты
пилотные испытания
Очистные сооружения для сточных вод пищевой промышленности

Показатели исходного стока и качество очистки

Показатель Единица измерения До очистки После очистки
Взвешенные вещества мг/л 10 000 3
БПК мгО2 15 000 3
ХПК мгО2 25 000 30
Жиры мг/л 10 000 отсутствие
Аммоний мг/л 200 0,39
Фосфаты мг/л 200 0,6

Скачать принципиальную технологическую схему Валдай-ПРОБИО



Оrgano-flot -  новейшая технология удаления из сточных вод органических нерастворимых примесей. Эффективность до 90% при минимальных эксплуатационных затратах.


Модельный ряд

Модель Артикул Q, м3 Q, м3/сут Модификации
Валдай-ПРОБИО-1/24 30.22.01 1
24 Посмотреть 4 модификации
Валдай-ПРОБИО-2/48 30.22.02 2
48 Посмотреть 5 модификаций
Валдай-ПРОБИО-3/72 30.22.03 3
72 Посмотреть 6 модификаций
Валдай-ПРОБИО-4/96 30.22.04 4
96 Посмотреть 4 модификации
Валдай-ПРОБИО-5/120 30.22.05 5
120 Посмотреть 2 модификации
Валдай-ПРОБИО-6/144 30.22.06 6
144 Посмотреть 2 модификации
Валдай-ПРОБИО-8/192 30.22.07 8 192 Посмотреть 2 модификации
Валдай-ПРОБИО-10/240 30.22.08 10
240 Посмотреть 1 модификация
Валдай-ПРОБИО-12/288 30.22.09 12
288 Посмотреть 1 модификация
Валдай-ПРОБИО-15/360 30.22.10 15
360 Посмотреть 1 модификация
Валдай-ПРОБИО-20/480 30.22.11 20 480 Посмотреть 1 модификация
Валдай-ПРОБИО-25/600 30.22.12 25 600 Посмотреть 1 модификация

Комплектация очистных сооружений Валдай-ПРОБИО

Состав установки Описание типовой установки Варианты модификаций

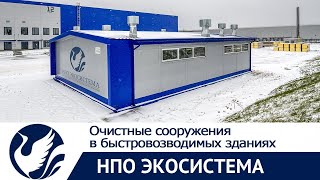

Сборное модульное здание Здание состоит из одного и более составных утепленных модулей. Оснащается системами отопления, приточно-вытяжной вентиляцией и освещением.
Сооружение рассчитывается для требуемой климатической зоны
Параметры здания по пожарно-техническим характеристикам (в соответствии с СП 12.13130.2009)
Категория по пожарной опасности - Д
Степень огнестойкости - IV
Класс конструктивной пожарной опасности - С0
Класс функциональной пожарной опасности - Ф5.1
  • Толщина сендвич панелей
  • Цветовые решения
  • Тип отопления
  • Степень огнестойкости
Усреднение стоков
Предварительная очистка
Очистка от жира
Усреднитель, механическая решетка, жироуловитель
  • Наличие/отсутствие
  • Материал исполнения
Флотатор напорный Флотационная емкость из листовой стали, толщиной 4 мм
Система сатурации – нерж. сталь
Механизм шламоудаления – нерж. сталь
Трубопроводная обвязка - ПВХ
  • Материал исполнения флотатора
  • Материал исполнения трубопроводов
  • Электроприводная арматура
Флокулятор трубный Стальная рама, трубы ПВХ, 2 камеры смешения
  • Материал исполнения трубопроводов
  • Количество камер смешения
Установка приготовления и дозирования реагентов Рама из нержавеющей стали AISI304
2 емкости из ПНД
2 электромешалки
2 насоса-дозатора с обвязкой ПВХ
Арматура с ручным приводом
Комплект КИП
  • Наличие/отсутствие
  • Количество емкостей и мешалок
  • Количество насосов - дозаторов
  • Электроприводная арматура
Шламовая емкость Емкость из листовой стали, толщиной 4 мм
Мешалка с электроприводом
Трубопроводная обвязка – ПВХ
Арматура с ручным приводом
  • Наличие/отстутствие
  • Материал исполнения емкости и трубопроводов
  • Электроприводная арматура
Биоблок в составе: Материал — листовой металл, толщиной 4 мм
Защитное покрытие:
внутреннее — эпоксидная водостойкая грунт-эмаль
наружное — атмосферостойкая полиуретановая эмаль RAL7001
  • Материал исполнения емкости и трубопроводов
Денитрификатор Электромешалка
  • Материал исполнения
Нитрификатор Мелкопузырчатая система аэрации
  • Материал исполнения
Вторичный отстойник Вертикального типа с конусным днищем и эрлифтами возвратного ила
  • Наличие/отстутствие
  • Материал исполнения емкости и трубопроводов
  • Электроприводная арматура
Резервуар глубокой доочистки Мелкопузырчатая система аэрации
Плоскостная биозагрузка
  • Наличие/отстутствие
  • Материал исполнения емкости и трубопроводов
  • Электроприводная арматура
Емкость очищенной воды Материал – сталь 4мм
  • Наличие/отстутствие
  • Материал исполнения емкости и трубопроводов
Компрессоры для системы аэрации Вихревые воздуходувки в комплекте с воздушными фильтрами
Количество 2-3 шт в зависимости от производительности станции
  • Наличие/отстутствие
  • Марка приборов
Блок приготовления и дозирования коагулянта Емкость из полиэтилена с электромешалкой
Насос-дозатор
  • Наличие/отсутствие
  • Количество емкостей и мешалок
  • Количество насосов - дозаторов
  • Электроприводная арматура
Безнапорный фильтр Безнапорный фильтр с песчаной загрузкой
  • Наличие/отсутствие
  • Материал исполнения
Блок промывки фильтра Емкость чистой воды
Насос промывки из нерж. стали
  • Наличие/отсутствие
  • Материал исполнения
  • Марка насоса
Обеззараживание воды Установка ультрафиолетового обеззараживания воды
  • Наличие/отстутствие
  • Обеззараживание гипохлоритом
Иловый стабилизатор Среднепузырчатая аэрация
  • Наличие/отсутствие
  • Материал исполнения
Обезвоживание осадка Мешковый обезвоживатель
  • Наличие/отсутствие
  • Шнековый обезвоживатель
Установка приготовления и дозирования флокулянта Рама из нержавеющей стали AISI304
2 емкости из ПНД
2 электромешалки
2 насоса-дозатора с обвязкой ПВХ
Арматура с ручным приводом
Комплект КИП
  • Наличие/отсутствие
  • Количество емкостей и мешалок
  • Количество насосов - дозаторов
  • Электроприводная арматура
Шкаф управления Ручное и автоматическое управление технологическими электропотребителями
  • Тип контроллера
  • Марка контроллера
  • Взрывозащищенное исполнение
Комплект трубопроводов и запорно-регулирующей арматуры В пределах 100 мм от границы контейнера
Материал — сталь, ПВХ
Тип запорной арматуры – ручная
  • Материал исполнения трубопроводов
  • Электроприводная арматура
Комплект КИП Расходомер, реле потока, датчики уровня в емкостях, манометры, электроконтактный манометр, датчик аварии поверхностного скребка
  • Типы приборов
  • Марки приборов
  • Взрывозащищенное исполнение

Описание дополнительного оборудования

Наименование Описание Преимущества
Механическая решетка
  • Автоматическая решетка с электроприводом для предварительной очистки сточных вод.
  • Нержавеющая сталь
Автоматизация процесса мехочистки
Повышение надежности работы станции
Установка рН коррекции
  • Емкость из химстойкого полиэтилена с мешалкой
  • Насос-дозатор
  • рН-метр
  • Статический смеситель
Коррекция рН исходных стоков
Шнековый обезвоживатель
(рекомендовано для производительности от 50 м3/сут и выше)
  • Механическое обезвоживание осадка
Высокая производительность для больших станций
Автоматизация работы блока обезвоживания
Мешковый обезвоживатель
(рекомендовано для производительности от 5 до 50м3/сут)
  • Механическое обезвоживание осадка
Простое и экономичное обезвоживание осадка
Водяное отопление
  • Сварные регистры труб по периметру модуля
По требованию заказчика
КИП (варианты комплектации)
  • Российские и зарубежные производители, дополнительные приборы
По требованию заказчика
Установка дозирования гипохлорита натрия
  • Емкость из химстойкого полиэтилена с мешалкой
  • Насос-дозатор
  • Статический смеситель
Доочистка от аммония, СПАВ и органических загрязнений

Принцип работы

Усреднение. Исходные стоки, пройдя механическую очистку на жироловке и мелкопрозорной решетке, поступают в усреднитель, в котором организовано перемешивание поступающего стока. Усредненный сток в напорном режиме подается на очистку.

Реагентная обработка. Осветленные стоки обрабатываются раствором коагулянта и флокулянта и при необходимости - рН-корректора. Автоматические станции приготовления и дозирования реагентов обеспечивают высокоточную подачу рабочих растворов. Интенсивное и полное смешение реагентнов с водой и необходимое время контакта обеспечивает трубный флокулятор со встроенными статическими смесителями.

Напорная флотация. Обработанные реагентами сточные воды поступают в напорный флотатор, который работает по схеме с рециркуляцией части очищенной воды, насыщаемой воздухом, что обеспечивает эффективную очистку сточных вод от скоагулированных тонкодисперсных взвешенных веществ и эмульгированных загрязнений. Флотопена удаляется с поверхности камеры движущимися скребками в лоток, откуда самотеком направляется в шламовую емкость. Осветленная вода отводится из флотатора в самотечном режиме и направляется в сборную емкость.

Биологическая очистка. Осветленный сток в напорном режиме подается в денитрификатор блока биологической очистки, где организовано перемешивание иловой смеси без подачи воздуха с целью удаления нитратов (организация условий биотической трансформации окисленных форм азота до газообразного состояния). После денитрификатора сточные воды самотеком поступают на основную стадию очистки - в аэротенк-нитрификатор, оборудованный системой мелкопузырчатой аэрации, обеспечивающий оптимальное перемешивание иловой смеси и насыщение воды кислородом. Для увеличения концентрации органотрофного биоценоза в аэротенке-нитрификаторе размещена полимерная загрузка, на которой развивается биопленка.

Вторичное отстаивание. Из аэротенка-нитрификатора сточные воды самотеком поступают во вторичный отстойник, где происходит оседание активного ила, после чего он перекачивается эрлифтами обратно в денитрификатор. Для удаления фосфатов в иловую смесь на выходе из аэротенка-нитрификатора подаётся раствор коагулянта. Химически связанные фосфаты выводятся вместе с избыточным активным илом на блок обезвоживания.

Секция доочистка. Очищенные сточные воды из вторичного отстойника поступают в секцию доочистки, оборудованный системой аэрации и блоками полимерной загрузки, на которой иммобилизованные микроорганизмы осуществляют минерализацию оставшихся органических соединений после основного процесса биологической очистки.

Механическая фильтрация. После доочистки сточные воды подаются на безнапорный механический фильтр, где обеспечивается удаление взвешенных веществ. В фильтре предусмотрена обратная водо-воздушная промывка.

Обеззараживание воды. Фильтрат поступает на установку обеззараживания (ультрафиолет, гипохлорит). Очищенная и обеззараженная до норм сброса в рыбохозяйственные водоёмы вода отводится под остаточным давлением.

Обезвоживание осадка. Для обезвоживания осадка применяется шнековый обезвоживатель или мешковый обезвоживатель.

Проекты

впереди еще 3 проекта

Монтаж и ПНР

Монтаж

Монтаж комплекса осуществляется согласно руководству по эксплуатации, которое предоставляется вместе с оборудованием.
Монтаж включает:
-установку контейнера на фундамент и крепление;
-подключение трубопроводов;
-подвод кабелей электропитания;
-подключение средств автоматизации

ПНР

Наша сервисная служба осуществляет:
-шеф-монтажные и пусконаладочные работы;
-индивидуальные и комплексные испытания оборудования с выходом на рабочий режим;
-поверку средств измерения;
-обучение персонала Заказчика.

Гарантия и сервис

Стандартная гарантия - 24 месяца.
Расширенная гарантия - 60 месяцев.
Экстренный выезд сервисинженера в течение 1 суток с момента обращения. Плановое техническое обслуживание по согласованной программе включающее: проверку состояния, регулировку, ревизию узлов, замену быстро изнашиваемых деталей.
